Product Summary

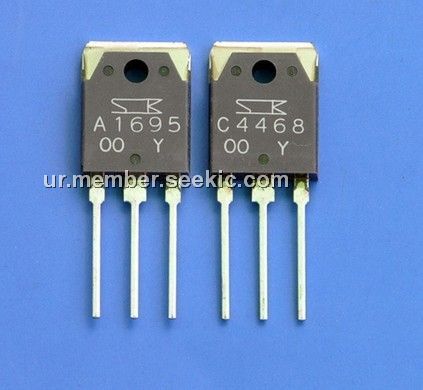

The A1695 is a Silicon PNP Epitaxial Planar Transistor. The applications of it are Audio and General Purpose.

Parametrics

A1695 absolute maximum ratings: (1)VCBO:-140V; (2)VCEO:-140V; (3)VEBO:-6V; (4)IC:-10A; (5)IB:-4A; (6)PC:100W; (7)Tj:150℃; (8)Tstg:-55℃ to +150℃.

Features

A1695 features: (1)ICBO:VCB=–140V:-10uA max.; (2)IEBO:VEB=–6V:-10uA max.; (3)V(BR)CEO:IC=–50mA:-140V min.; (4)hFE:VCE=–4V, IC=–3A:50 min.; (5)VCE(sat):IC=–5A, IB=–0.5A:-0.5V max.; (6)fT:VCE=–12V, IE=0.5A:20MHz typ.; (7)COB:VCB=–10V, f=1MHz:400pF typ.

Diagrams

A1695 package dimensions
